V industrijskih objektih, poslovnih stavbah in sistemih za distribucijo električne energije po vsem svetu,enofazni digitalni AC voltmetri za namestitev na ploščozaupamo, da dan za dnem zagotavljajo natančne odčitke napetosti. Operaterji se zanašajo na te instrumente za vzdrževanje varnih pogojev delovanja in zaščito občutljive opreme. Toda obstaja vprašanje, ki se le redko pojavi – in odgovor je morda bolj zaskrbljujoč, kot si mislite.
Sodobna električna omrežja so izpostavljena širokemu spektru motenj. Med najbolj škodljivimi so trenutne prenapetosti – kratki skoki napetosti, ki trajajo od nekaj milisekund do nekaj sekund. Udar strele v bližini, preklop velikih induktivnih bremen ali napaka drugje v omrežju lahko povzročijo te nevarne dogodke. Če jih vaš enofazni digitalni izmenični voltmeter za montažo na ploščo ne zazna, lahko posledice valujejo skozi celotno delovanje.
priGomelongsmo več kot 15 let izdelovali števce energije in instrumente z digitalno ploščo za svetovni trg. Naše izkušnje so pokazale, da mnogi upravljavci objektov in inženirji domnevajo, da njihovi števci zajemajo vse, kar se dogaja na njihovih linijah. Toda ali je ta predpostavka upravičena?
Trenutne prenapetosti niso redki dogodki. Pojavijo se pogosteje, kot se večina operaterjev zaveda. Razlika med merilnikom, ki zajame te dogodke, in tistim, ki jih zgreši, se pogosto zmanjša na eno samo specifikacijo: odzivni čas.
Tradicionalni analogni voltmetri imajo prirojene omejitve. Njihove gibljive tuljave zahtevajo mehansko premikanje za prikaz odčitka, kar uvaja naravno dušenje, ki upočasni njihov odziv na hitre spremembe. Čeprav to zgladi kratkotrajna nihanja na zaslonu, pomeni tudi, da operater nikoli ne vidi kratkih dogodkov prenapetosti.
Digitalni števci delujejo drugače. V diskretnih intervalih vzorčijo vhodno napetost, pretvorijo te vzorce v digitalne vrednosti ter nato izračunajo in prikažejo rezultat. Stopnja vzorčenja in hitrost obdelave določata, ali je trenutna prenapetost zajeta ali popolnoma izpuščena.
Naslednja tabela prikazuje, kako različni odzivni časi vplivajo na zaznavanje trenutnih prenapetosti:
| Odzivni čas | Zajame prehodne dogodke | Tipična primernost uporabe |
|---|---|---|
| ≥ 1 sekunda | Minimalno — večina trenutnih konic je v celoti zgrešila | Preprosta indikacija prisotnosti, nadzor z nizko kritičnostjo |
| 500 ms - 1 s | Omejeno — zajema le daljše dogodke | Splošni nadzor moči, neobčutljiva oprema |
| 200 ms - 500 ms | Zmerno — zazna nekaj preklopnih prehodov | Industrijske aplikacije z zmerno občutljivostjo |
| ≤ 200 ms | Visoko — zajame večino trenutnih prenapetosti | Zaščita občutljive opreme, zagotavljanje kakovosti |
| < 50 ms | Izjemno — zaznavanje v skoraj realnem času | Kritična infrastruktura, laboratorijsko spremljanje |
Veliko standardnih digitalnih panelnih merilnikov na trgu ima odzivni čas, ki presega eno polno sekundo. V tem času lahko pride in izgine škodljiva prenapetostna konica, ki jo merilni instrument popolnoma neopaženo — čeprav lahko občutljiva elektronika na koncu toka utrpi kumulativno ali takojšnjo škodo.
Tudi če je odzivni čas števca razmeroma hiter, obstaja še en premislek. Večina panelnih merilnikov posodablja svoje digitalne zaslone s fiksno hitrostjo, pogosto med dva do petkrat na sekundo. Napetostni skok, ki traja 50 milisekund – kar je dovolj dolgo, da obremeni napajalnike ali poškoduje polprevodniške komponente – se lahko zlahka pojavi med posodobitvami zaslona, kar ne pušča sledi na odčitku.
Zato je kakovost aenofazni digitalni AC voltmeter za montažo na ploščoni mogoče oceniti samo po natančnosti prikaza v stacionarnih pogojih. Pravo merilo njegove vrednosti je v tem, kako deluje v dinamičnih pogojih resničnega sveta – ravno v trenutkih, ko najbolj potrebujete zanesljive informacije.
Gomelong je zasnoval svojo serijo enofaznih digitalnih AC voltmetrov za namestitev na ploščo z mislijo na te praktične izzive. Naši instrumenti uporabljajo napredne tehnike vzorčenja AC za merjenje napetosti v električnem omrežju. S programirljivimi parametri, ki so dostopni neposredno s tipkami na plošči, lahko operaterji konfigurirajo merilnik tako, da ustreza posebnim zahtevam njihove aplikacije. Merilniki so zasnovani tudi z antivibracijsko konstrukcijo, visoko natančnostjo in stabilnostjo, zaradi česar lahko merijo efektivne AC vrednosti tudi v okoljih z resnim harmoničnim popačenjem.
Ena sama nezaznana trenutna prenapetost morda ne bo povzročila takojšnjega opaznega učinka. Toda tveganja se sčasoma kopičijo in posledice se lahko pokažejo na nepričakovane načine.
Sodobni industrijski nadzorni sistemi se zanašajo na občutljive elektronske komponente — programabilne logične krmilnike (PLC), pogone s spremenljivo frekvenco (VFD), napajalnike in mikroprocesorske naprave. Te komponente imajo posebne napetostne tolerance. Ponavljajoča se izpostavljenost prenapetostnim dogodkom, tudi tistim, ki trajajo le milisekunde, pospeši staranje kondenzatorjev, poslabša polprevodniške spoje in poveča stopnjo napak napajalnih modulov.
Brez detekcije ni dokumentacije. Brez dokumentacije ni mogoče povezati okvar opreme s težavami s kakovostjo električne energije navzgor. Rezultat je reaktivno vzdrževanje in ne proaktivna zaščita — in znatno višji dolgoročni stroški.
Za objekte, ki sledijo napetostnim trendom za zagotavljanje kakovosti ali skladnost s predpisi, zamujeni dogodki prenapetosti ustvarjajo vrzeli v zapisu podatkov. Proizvodna serija, pri kateri pride do nezaznavnih odstopanj napetosti, lahko proizvede izhod, ki se prikaže znotraj specifikacij na podlagi zabeleženih podatkov – vendar dejansko električno okolje med proizvodnjo pripoveduje drugačno zgodbo.
Poleg pomislekov glede poškodb opreme in celovitosti podatkov obstajajo tudi posledice za varnost. V nekaterih aplikacijah lahko vztrajne ali ponavljajoče se prenapetostne razmere obremenijo izolacijske sisteme, kar poveča tveganje obloka ali okvare opreme pod obremenitvijo. Operaterji, ki nikoli ne vidijo opozorilnih znakov, ne morejo ukrepati preventivno.
Premišljeno zasnovan enofazni digitalni AC voltmeter za montažo na ploščo obravnava ta tveganja z več plastmi zmogljivosti.Gomelongponuja štiri različne serije — X, K, D in S — vsaka je zasnovana za različne zahteve uporabe.
Serija X zagotavlja popolno merjenje električnih parametrov toka, napetosti, moči, frekvence in faktorja moči z neposrednim prikazom in razredom točnosti 0,5. Serija K dodaja tri analogne količinske oddajne izhode (4-20 mA) in izbirni komunikacijski vmesnik RS485 s protokolom Modbus-RTU. Serija S uvaja alarmno funkcijo, ki jo je mogoče programirati, z zmožnostmi relejnega izhoda in telesignalizacijo prek vrat RS-485 — kar omogoča merilniku, da aktivno opozori operaterje, ko pride do nenormalnih napetostnih razmer, namesto da pasivno prikazuje vrednosti, ki bi jih lahko spregledali.

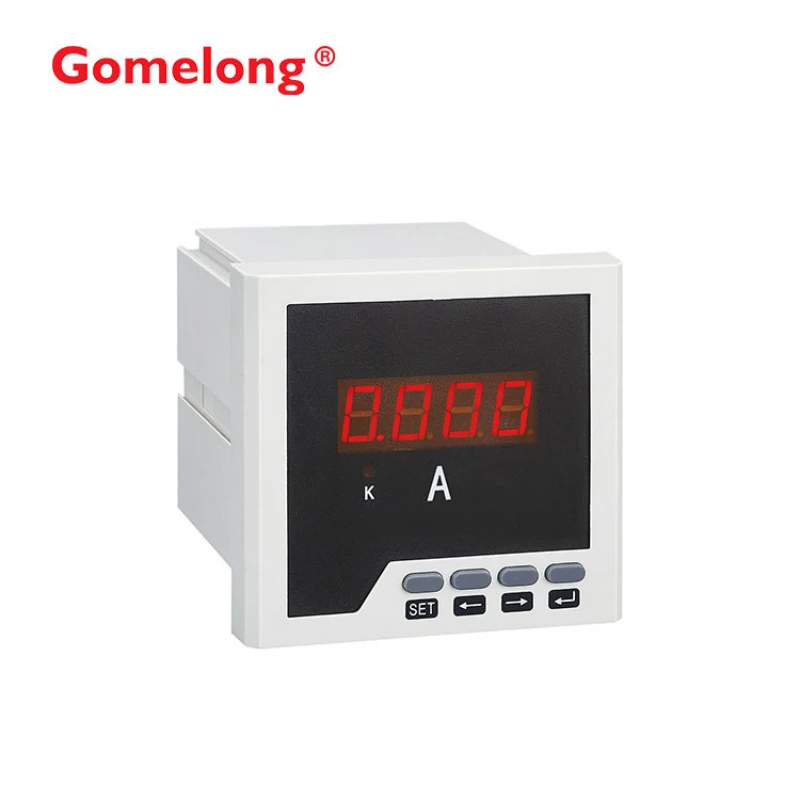

Poleg tega ima vsak Gomelong enofazni digitalni AC voltmeter za montažo na ploščo visokokakovosten LED zaslon z uporabo dragih IC čipov, z gumbi za programiranje, ocenjenimi za do 100.000 pritiskov tipk. Konstrukcija plošče uporablja uvožene visoko molekularne spojine, ki so odporne na kisline, alkalije, visoke temperature in korozijo, kar zagotavlja zanesljivo delovanje tudi v zahtevnih industrijskih okoljih.
Pri ocenjevanju enofaznega digitalnega AC voltmetra za namestitev na ploščo za vašo aplikacijo določene tehnične specifikacije zagotavljajo pomemben vpogled v njegovo sposobnost zaznavanja trenutnih dogodkov prenapetosti.
| Parameter | Standardna ponudba | Kaj to pomeni za zaznavanje prenapetosti |
|---|---|---|
| Razred natančnosti | 0.5 | Zanesljiva zvestoba merjenja v normalnih pogojih |
| Frekvenčno območje | 45-65 Hz | Pokriva globalne napajalne sisteme (50Hz/60Hz) |
| Metoda merjenja | AC tehnika vzorčenja | Digitalno vzorčenje vhodne valovne oblike |
| Programabilno skaliranje | Nastavljiv ključ na sprednji plošči | Prilagodljiva konfiguracija razmerja na mestu |
| Komunikacijski protokol | Modbus-RTU (RS485) | Integracija daljinskega nadzora in alarma |
| Funkcionalnost alarma | Na voljo (serija S) | Aktivno obveščanje o nenormalni napetosti |
| Vrsta zaslona | LED, 4 številke | Visoko vidno odčitavanje v realnem času |
Za Gomelong te specifikacije niso le številke na podatkovnem listu – predstavljajo inženirske odločitve v resničnem svetu, ki zagotavljajo zanesljivo delovanje. Naši enofazni digitalni AC voltmetri za montažo na ploščo so vgrajeni v obratih, ki imajo certifikate za upravljanje kakovosti ISO 9001 in ISO 14001 za okoljsko upravljanje. Merilniki imajo tudi licence za merjenje CE, ROHS, CCC in CMC, skupaj z licenco za izvozno kakovost, ki potrjuje njihovo skladnost z mednarodnimi standardi.
Merilnik, ki zazna prenapetost, je dragocen. Merilnik, ki nekomu pove o tem, je nepogrešljiv. Gomelong obravnava to zahtevo z opcijsko komunikacijo RS485 s protokolom Modbus-RTU, ki omogoča integracijo s PLC-ji, industrijskimi krmilnimi računalniki in sistemi nadzornega nadzora. Ko pride do prenapetostnega dogodka, se lahko informacije zabeležijo, prikažejo na zaslonih HMI in uporabijo za sprožitev samodejnih odzivov - ne da se preprosto izgubijo med posodobitvami zaslona.
Merilnike je mogoče programirati tudi na terenu, kar operaterjem omogoča prilagajanje parametrov razmerja neposredno s sprednje plošče, ne da bi potrebovali specializirano programsko opremo ali odklopljeno opremo za programiranje. Ta funkcija poenostavlja zagon in spreminjanje, ko se sistemske konfiguracije sčasoma spremenijo.
A1: Ustrezen odzivni čas je odvisen od posebnih zahtev vaše aplikacije. Za splošno spremljanje moči v poslovnih stavbah je lahko sprejemljiv odzivni čas od 500 milisekund do 1 sekunde za zaznavanje dolgotrajnejših prenapetostnih dogodkov. Vendar je za industrijske aplikacije, ki vključujejo občutljivo elektronsko opremo, pretvornike s spremenljivo frekvenco ali avtomatizirane krmilne sisteme, zelo priporočljiv odzivni čas 200 milisekund ali več. Številni standardni digitalni panelni merilniki posodabljajo svoje zaslone s hitrostjo med 200 in 500 milisekundami, kar določa, kako hitro se lahko sprememba napetosti odraža na odčitku. Pomembno je omeniti, da sta hitrost posodabljanja zaslona in stopnja vzorčenja meritev povezani, vendar različni specifikaciji. Za kritične aplikacije, pri katerih bi lahko celo kratka odstopanja napetosti povzročila obremenitev opreme ali poškodbo podatkov, razmislite o števcih s programabilnimi alarmnimi izhodi, ki zagotavljajo obvestilo neodvisno od cikla posodabljanja zaslona. Če vaš obstoječi nadzorni sistem ne more zagotoviti te stopnje odzivnosti, je lahko učinkovita rešitev dodajanje namenskega merilnika z zmožnostjo alarma za občutljiva vejna vezja.
A2: Digitalno vzorčenje je potrebno, vendar ne zadostuje za zanesljivo trenutno zaznavanje prenapetosti. Ključni dejavniki so stopnja vzorčenja (kako pogosto merilnik meri napetost), algoritem obdelave (kako se vzorčene vrednosti pretvorijo v prikazane odčitke) in prisotnost kakršnega koli notranjega povprečenja ali dušenja, ki bi lahko filtriralo kratkotrajne dogodke. Nekateri digitalni merilniki namerno izračunajo povprečje več vzorcev v obdobju več ciklov, da ustvarijo stabilen prikaz, ki učinkovito izključuje prikazovanje kratkih prehodnih dogodkov. Drugi merilniki lahko vzorčijo z visoko hitrostjo, vendar posodabljajo prikaz le v veliko počasnejših intervalih. Če želite ugotoviti, ali vaš enofazni digitalni AC voltmeter za montažo na ploščo zajema prehodne pojave, si oglejte proizvajalčeve specifikacije glede stopnje vzorčenja in efektivnega odzivnega časa. Če te specifikacije niso jasno dokumentirane, merilnik morda ne bo zasnovan z zaznavanjem prehodnih pojavov kot prednostno nalogo. Merilniki, ki ponujajo programabilne alarmne izhode in komunikacijske zmožnosti, so na splošno bolj primerni za spremljanje prenapetosti, saj lahko poročajo o dogodkih skoraj v realnem času, namesto da bi se zanašali na operaterja, da opazuje bežno spremembo zaslona.
A3: Standardni voltmetri so zasnovani predvsem za merjenje in prikazovanje vrednosti napetosti v stabilnem stanju v normalnih pogojih delovanja. Njihove inženirske prioritete običajno vključujejo natančnost pri nazivni napetosti, berljivost zaslona in dolgoročno zanesljivost. Spremljanje prenapetosti dodaja posebne zahteve: hitrejši odziv na spremembe napetosti, nastavljive pragove alarma, beleženje ali sporočanje dogodkov izven meja in sposobnost zanesljivega delovanja v prisotnosti električnega šuma, ki pogosto spremlja prenapetostna stanja. Merilnik, namenjen spremljanju prenapetosti, bo na splošno ponujal uporabniško nastavljive visoke in nizke nastavljene vrednosti alarma, relejne ali tranzistorske izhode za oznanjevanje in komunikacijska vrata (kot je RS485 z Modbusom) za integracijo z nadzornimi sistemi. Na primer, Gomelong ponuja programabilne alarmne števce serije S, posebej zasnovane za električne sisteme in industrijska rudarska podjetja, ki zahtevajo nadzor in zaznavanje toka. Ti števci lahko merijo različne parametre električne energije z visoko natančnostjo in dosežejo telesignalizacijo prek vrat RS-485. Izbira med standardnim števcem in merilnikom za nadzor prenapetosti je na koncu odvisna od vrednosti zaščitene opreme in posledic nezaznanih prenapetostnih dogodkov v vaši specifični aplikaciji.
Preden ugotovite, da je vaše obstoječe spremljanje napetosti ustrezno, razmislite o izvedbi preproste ocene vaše trenutne nastavitve.
1. Preverjanje odzivnega časa — poiščite specifikacijo odzivnega časa v podatkovnem listu vašega merilnika. Če ni na voljo, se obrnite neposredno na proizvajalca. Manjkajoča specifikacija pogosto pomeni, da hitra odzivnost ni bila prednostna naloga načrtovanja.
2. Pregled metode vzorčenja — Ugotovite, ali vaš merilnik uporablja meritev True RMS, meritev povprečnega odziva ali drugo metodo. Merilniki True RMS na splošno zagotavljajo natančnejše odčitke v pogojih popačene valovne oblike.
3. Preverjanje zmožnosti alarma — Ugotovite, ali lahko vaš merilnik sproži alarm ali odda signal, ko napetost preseže vnaprej nastavljeni prag. Brez tega se popolnoma zanašate na opazovanje operaterja v realnem času.
4. Ocena beleženja podatkov — Ugotovite, ali lahko vaš merilnik beleži najmanjše in največje vrednosti in ali lahko te podatke sporoči centralnemu sistemu. Enofazni digitalni izmenični voltmeter za montažo na ploščo s komunikacijo RS485 in protokolom Modbus-RTU ponuja bistveno večjo diagnostično vrednost kot izoliran digitalni zaslon.
5. Okoljska primernost — Preverite, ali je vaš merilnik ocenjen za okoljske razmere v vaši ustanovi. Ekstremne temperature, vlaga, vibracije in harmonično popačenje lahko vplivajo na natančnost in zanesljivost meritev. Merilniki Gomelong so zasnovani tako, da prenesejo zahtevne pogoje, saj vsebujejo plošče iz uvoženih visoko molekularnih spojin, odpornih na kisline, alkalije, visoke temperature in korozijo.
Noben instrument ne more zajeti vsake električne anomalije. Vendar pa uvedba enofaznega digitalnega AC voltmetra za montažo na ploščo s komunikacijskimi zmogljivostmi, programabilnimi alarmnimi pragovi in dokumentiranimi karakteristikami hitrega odziva zagotavlja osnovo za razumevanje obnašanja napetosti vašega sistema. Ko je več takšnih števcev porazdeljenih po objektu, lahko njihovi združeni podatki razkrijejo vzorce - kot so določeni procesi ali časi dneva, povezani s ponavljajočimi se dogodki prenapetosti - ki bi ostali nevidni s počasnejšimi, izoliranimi merilnimi napravami.
Vprašanje, postavljeno v naslovu - Kaj, če vaš enofazni digitalni panelni voltmeter zgreši trenutno prenapetost? — ni le hipotetično. V tisočih objektih po vsem svetu se to dogaja vsak dan. Napetostni skoki pridejo in izginejo v milisekundah. Prikaže posodobitev v delčkih sekunde. Vrzel med tema dvema časovnicama določa, ali je težava dokumentirana ali nevidna.
Najboljši čas za oceno vaših zmožnosti spremljanja napetosti je, preden pride do okvare, ki bi jo lahko preprečili, in ne po njej. Premišljen pregled vaših obstoječih specifikacij števcev, ki mu sledijo strateške nadgradnje, kjer obstajajo vrzeli, lahko spremeni vaše razumevanje in zaščito vaše električne infrastrukture.
zGomelongobseg odenofazni digitalni AC voltmeter za montažo na ploščoinstrumenti – od osnovnih meritev (serija X) do analognega izhoda (serija K) do programabilne funkcije alarma (serija S) – operaterji in upravitelji objektov imajo možnosti, ki so v skladu z njihovimi posebnimi zahtevami za spremljanje in proračunskimi vidiki. Vsi izdelki v našem portfelju so zgrajeni v objektih s certifikatom ISO, podprti s certifikati CE, ROHS in CCC ter podprti s strani podjetja, ki je zavezano tehnološkim inovacijam in uspehu strank.
